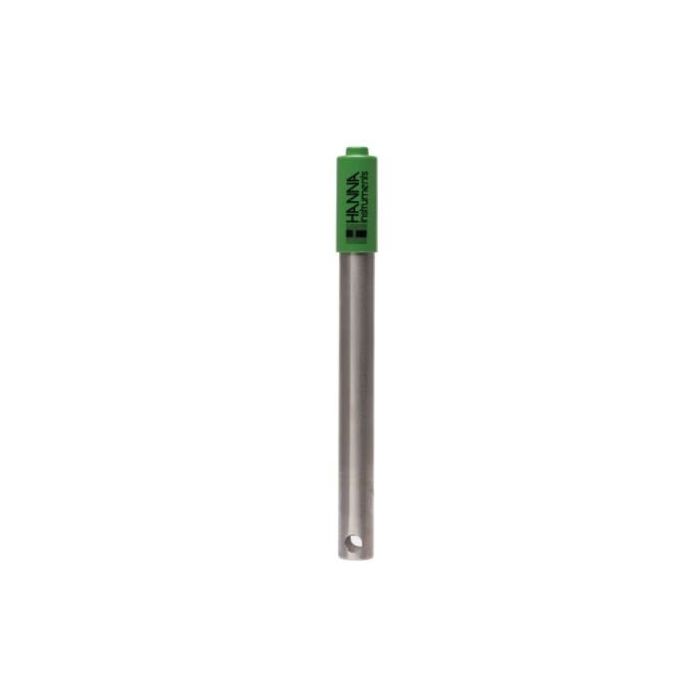

Titanova pH elektroda za oplate s brzom DIN priključkom- HI629113

pH elektroda od titana za oplate

Hanna Instruments nudi širok izbor pH elektroda dizajniranih za mnogo različitih primjena. Vrsta korištenog stakla, materijal tijela, vrsta spoja, vrsta referentne vrijednosti i korišteni elektrolit samo su neka od razmatranja u dizajnu. HI629113 koristi staklo opće namjene (GP), ravni vrh, kućište od titana i PTFE spoj s polimernim elektrolitom.

Formulacija stakla opće namjene

Mjerenje pH na vrlo visokim temperaturama štetno je za osjetljivi stakleni vrh i skratit će joj životni vijek. pH elektroda sa staklom opće namjene (GP) imat će otpor od 100 megahama na 25^°C, dok je otpor LT stakla oko 50 megahama na 25^°C. Kako se temperatura stakla smanjuje u uzorku, otpor LT stakla približit će se otporu GP stakla. Ako se koristi GP staklo, otpor bi se povećao iznad optimalnog raspona, što bi rezultiralo povećanom impedancijom i na kraju utjecalo na mjerenje. HI629113 prikladan je za upotrebu s uzorcima koji mjere od 0 do 80 ^°C.

Ravni vrh elektrode

Udubljeni ravni vrh HI629113 lako se čisti i sprječava nakupljanje krutina u otopini na senzoru. Ostali oblici vrhova uključuju konusnu za prodiranje i kuglastu za vodene mjere.

Tijelo od titana

Tijelo od titana povećava otpornost na elektrostatička i magnetska polja. Također omogućuje jaku otpornost na koroziju, čak i u morskoj vodi. Vanjsko kućište naših elektroda na osnovi titana također služi kao odgovarajući klin.

Odgovarajući pin

Odgovarajući pin je diferencijalna mjerna tehnika koja se koristi za uklanjanje zemaljskih petlji i poremećaja uobičajenog načina rada mjernog sustava. U sustavu bez odgovarajućeg pina, električne struje u uzorku mogu utjecati na referentni napon polućelija koji je spojen preko spoja tekućine s uzorkom. U tom slučaju referentna elektroda hvata elektromagnetska polja i mjerenje pH se mijenja. Odgovarajući pin izolira ova trenutna / magnetska polja od referentne elektrode. Tijelo od titana HI629113 služi kao odgovarajući pin za sigurno precizno mjerenje pH.

PTFE spoj

Porozni politetrafluoretilen (PTFE) je hidrofobni materijal koji je dostupan s različitim poroznostima. Ova vrsta spoja često se koristi na elektrodama s polimernim elektrolitima. Zbog svojih kemijskih prednosti PTFE se široko koristi u industrijskim primjenama.

Quick DIN priključak

HI629113 koristi Quick DIN priključak. Ova vrsta priključka općenito je vlasništvo mjerača s kojima se isporučuju i možda neće biti zamjenjive. HI629113 je dizajniran za uporabu s Hanninim pH metrom HI99131. Ostale vrste konektora uključuju BNC, vijčani tip, T-tip i 3,5 mm.

Elektrode s jednim spojem nasuprot dvostrukim spojnicama

Konvencionalne elektrode obično imaju jedan spoj. Kao što je prikazano na slici gore, te elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. Pod nepovoljnim uvjetima, kao što su visokotlačne, visokotemperaturne, visoko kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često se obrne, što dovodi do ulaska otopine uzorka u referentni odjeljak. Ako ostane neprovjereno, referentna elektroda se može kontaminirati, što dovodi do potpunog kvara elektrode. Drugi potencijalni problem s elektrodama s jednim spojem je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, dio AgCl-a će se taložiti na vanjskoj strani spoja. Rezultat je kriva očitanja dobivenih od senzora. Hannin sustav dvostrukog spoja, kao što i sam naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom, kao što je prikazano na slici. Pod nepovoljnim uvjetima vidljiva je ista tendencija ulaska uzorka. Međutim, budući da je sustav referentne elektrode fizički odvojen od srednjeg područja elektrolita, kontaminacija elektrode je minimizirana. Vjerojatnost začepljenja spoja također se smanjuje dvostrukom spojnom elektrodom jer vanjska referentna ćelija koristi otopinu za punjenje koja ne sadrži srebro. Budući da nema prisutnog srebra, nema taloga koji bi se mogao stvoriti da bi se začepio spoj.
