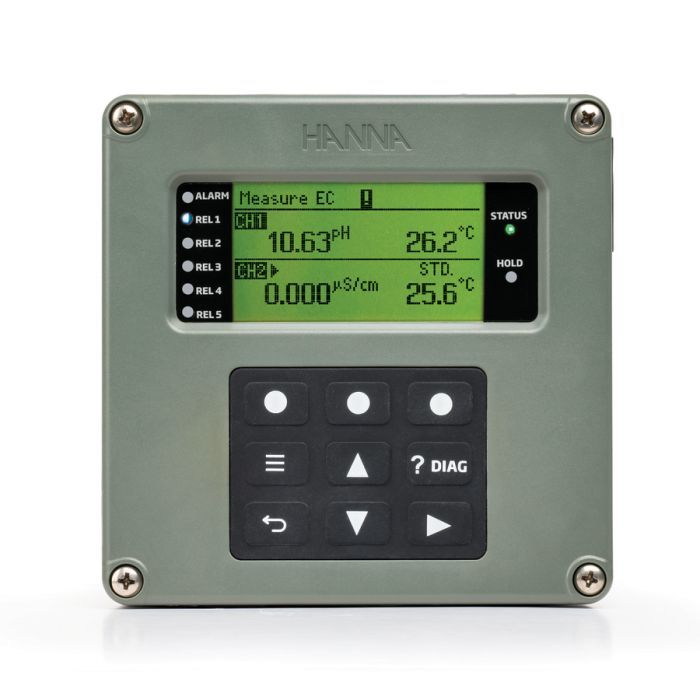

Dvokanalni univerzalni procesni kontroler za industrijske primjene - HI520
HI520 je napredni procesni kontroler koji se može konfigurirati za aplikacije koje zahtijevaju nadzor i/ili kontrolu četiri glavna parametra analize vode: pH, ORP, vodljivost i otopljeni kisik.
- Vodootporno IP65 (Nema 4X) kućište
- Višebojni LED indikatori statusa i zvučni alarm
- Dostupni univerzalni kompleti za montažu s opcijama montaže na zid, cijev i ploču (Svi kompleti za montažu moraju se naručiti zasebno.)
HI520 je napredni procesni kontroler koji se može konfigurirati za aplikacije koje zahtijevaju nadzor i/ili kontrolu četiri glavna parametra analize vode: pH, ORP, vodljivost i otopljeni kisik. Ovaj regulator ima ulaz(e) digitalne sonde koji automatski detektira i ažurira regulator s parametrom koji mjeri.
HI520 je prvi Hannin procesni kontroler s dva ulaza koji prihvaća gotovo bilo koju kombinaciju kompatibilnih sondi. Dizajniran za prilagodbu jedinstvenim zahtjevima upravljanja procesom, korisnici imaju opciju omogućiti ili onemogućiti svaki kanal neovisno.
Dodatno, HI520 uvodi poboljšanu industrijsku kontrolu upravljanjem sustavom kontrolne petlje pri čemu korisnici imaju opciju pokrenuti kontrolu kanala neovisno ili je konfigurirati da se pokreće sekvencijalno nakon postizanja zadane točke drugog kanala (1, 2 ili obje) . Uređaj upravlja logičkim kanalom s ugrađenim matematičkim funkcijama. Ova je funkcija namijenjena kada regulator radi kao analizator za praćenje visokih/niskih razina parametara između dva identična ulaza s identičnim konfiguracijama mjerenja.
Načini upravljanja
Zadane vrijednosti za regulacijske operacije mogu se konfigurirati tako da budu on/off, proporcionalne ili PID vrste regulacije. Fleksibilnost u programiranju omogućuje fino podešavanje zadane vrijednosti koja se održava uz strogu kontrolu sprječavajući bilo kakvo prekoračenje i rasipanje kemikalija.
Funkcija zadržavanja
Zadržavanje se također može aktivirati ručno i korištenjem vanjskog digitalnog ulaza za onemogućavanje načina upravljanja tijekom održavanja.
Podesivi alarmni sustav
Može se konfigurirati za zadane točke i temperaturu ili se aktivira neuobičajenim radom, crveni LED alarm će treperiti i lako se može vidjeti iz daljine. Svi releji konfigurirani za kontrolu su deaktivirani dok se stanje alarma ne riješi.
Ciklus automatskog čišćenja
Funkcija čišćenja omogućuje mogućnost programiranja jednog ili više ciklusa pranja i korištenje releja za aktiviranje ventila, pumpi ili komprimiranog zraka na temelju vrste pranja koje je potrebno za održavanje sondi za pouzdane rezultate.
Releji
Dostupan s do pet kontrolnih i jednim alarmnim elektromehaničkim relejem.
Analogni izlazi
Do četiri galvanski izolirana analogna izlaza za upravljanje pumpama i ventilima.
Digitalni RS485 izlaz
Može lančano povezati do 32 uređaja sa sustavom daljinskog nadzora.
Digitalni ulazi
Dostupna su dva digitalna ulaza za načine rada uključujući onemogućavanje, čišćenje i stavljanje kontrolera u status čekanja.
Veliki LCD
LCD prikazuje informacije o mjerenju zajedno s indikatorima mogućih problema. Tipka DIAG zatim pruža pojedinosti o problemu.
Bilježenje podataka
Pohranite informacije u odabranim intervalima zajedno s postavkama upravljanja relejima i podacima o kalibraciji. Do 100 paketa, svaki sadrži 8600 zapisa. Prenesite na flash pogon kao .csv datoteku pomoću USB Type-C priključka.
Gumb za pomoć
Korištenje gumba za pomoć i dijagnostiku (? DIAG) pružit će informacije vezane uz pogreške ili u načinu postavljanja informacije o postavkama.
Specifikacije
|
SKU |
HI520 |
|
|
Ime proizvoda |
Dvokanalni univerzalni procesni kontroler za industrijske primjene - HI520 |
|
|
Kanali |
2 |
|
|
Zaslon |
Grafički LCD, 128 x 64 piksela B/W s pozadinskim osvjetljenjem |
|
|
Digitalni ulazi |
2 neovisna, galvanski izolirana ulaza (podesiv za funkcije zadržavanja i čišćenja) |
|
|
Na stanje |
5 do 24 Vdc, aktivna niska ili visoka razina |
|
|
Analogni izlazi |
2 ili 4 neovisna, galvanski odvojena izlaza 0 – 22 mA koji se mogu konfigurirati kao 0 – 20 mA; 4 – 20 mA 22 mA kao signal alarma, konfigurabilna opcija |
|
|
Digitalna komunikacija |
RS485 serijski priključak - Daljinski nadzor i kontrola USB-C priključak - Dohvaćanje log datoteka i nadogradnju firmvera |
|
|
Releji |
Do 5 releja (neovisno konfigurirajući za procesne varijable, funkcije zadržavanja i čišćenja) Elektromehanički relejni SPDT i SPST kontaktni izlazi 5A – 250 Vac; 5A – 30 Vdc (omsko opterećenje) Zaštićen osiguračem: spori osigurač od 5 A, 250 V |
|
|
Zaštićen osiguračem |
5A, 250V spori osigurač |
|
|
Alarmni relej za sve mjerne alarme |
Elektromehanički relej SPDT kontaktni izlaz 5A – 250 Vac; 5A – 30 Vdc (omsko opterećenje) Zaštićeno osiguračem |
|
|
Bilježenje podataka |
Intervalni zapisnik, do 100 datoteka, maksimalno 8600 zapisa u svakoj pohranjenoj datoteci. Kada se dosegne maksimalno ograničenje od 100 pohranjenih datoteka, najnovija datoteka automatski će izbrisati najstariju. |
|
|
Napajanje |
100 – 240 Vac ±10%; 50/60 Hz; 15VA; zaštićen osiguračem (2A, 250V spori osigurač) |
|
|
Potrošnja energije |
15VA |
|
|
Kategorija instalacije |
II |
|
|
Okoliš |
-20 do 50 ºC (-4 do 122 ºF); maksimalno 100% RH bez kondenzacije |
|
|
Kućište* |
Jednostruko kućište ½ DIN, tip 4X, IP65 zaštita od prodora |
|
|
Težina |
Otprilike 1.6 kg (3.5 lb.) |
|
|
Dimenizije |
Širina 144.0 mm (5.7”) |
|
|
Visina |
144.0 mm (5.7”) |
|
|
Dubina |
151.3 mm (6.0”) |
|
|
Hsn kod |
90275090 |
