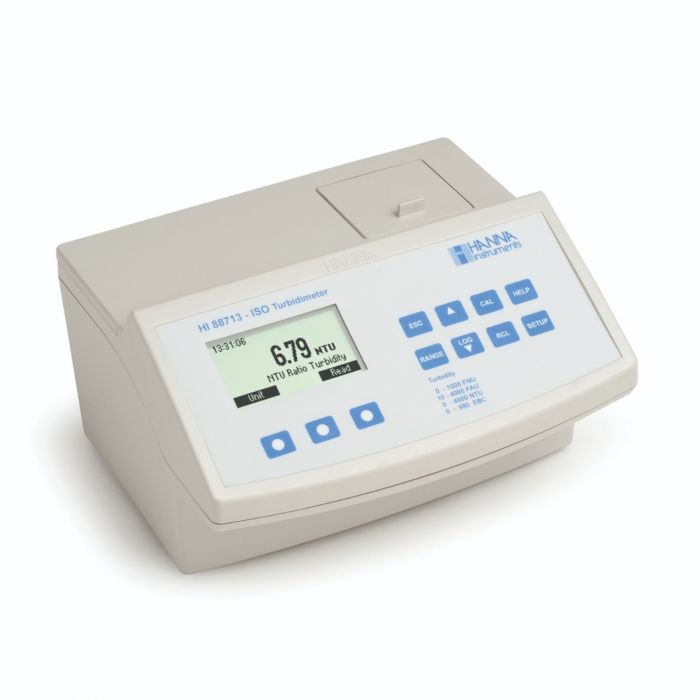

Stolni mjerač mutnoće u skladu sa ISO 7027

HI88713 precizni ISO stolni mjerač mutnoće posebno je dizajniran za mjerenje kvalitete vode, pružajući pouzdana i točna očitanja, čak i unutar niskih raspona mutnoće. Instrument se temelji na vrhunskom optičkom sustavu koji jamči točne rezultate, jamči dugoročnu stabilnost i minimizira zalutalu svjetlost i smetnje u boji. Periodična kalibracija s isporučenim standardima kompenzira sve varijacije u intenzitetu volframove žarulje. Okrugle kivete od 25 mm sastavljene od posebnog optičkog stakla jamče ponovljivost mjerenja mutnoće.

Značajke na prvi pogled:

Četiri načina mjerenja - HI88713 ima četiri opcije za mjerenje mutnoće: FNU (Formazin nefelometrijske jedinice), FAU (Formazin Attenuation Units) i NTU (Nefelometric Turbidity Units) omjer i način rada bez omjera. Rasponi mutnoće za svaki način su 0,00 do 1000 FNU, 10,0 do 4000 FAU, 0,00 do 4000 NTU (način omjera) i 0,00 do 1000 NTU (način bez omjera).

Višestruke mjerne jedinice mutnoće - Mutnoća se može čitati kao Formazin nefelometrijske jedinice (FNU), Formazin atenuacijske jedinice (FAU), jedinice Europske konvencije o pivarstvu (EBC) i nefelometrijske jedinice mutnoće (NTU).

Sukladan ISO-u - HI88713 ispunjava i premašuje zahtjeve metode ISO 7027 za mjerenje mutnoće korištenjem infracrvenog LED izvora svjetlosti.

Kalibracija - HI88713 ima moćnu funkciju kalibracije koja kompenzira varijacije u intenzitetu svjetla. Kalibracija se može izvesti pomoću isporučenih otopina za kalibraciju ili standarda koje je pripremio korisnik. Kalibracija mutnoće u dvije, tri, četiri ili pet točaka može se izvesti korištenjem isporučenih (<0,10, 15, 100, 750 FNU i 2000 NTU) standarda. Točke kalibracije mogu se mijenjati ako se koriste standardi koje je pripremio korisnik.

AMCO AEPA-1 primarni standard mutnoće - USEPA priznaje standarde koje isporučuje AMCO AEPA-1 kao primarni standard. Ovi netoksični standardi izrađeni su od polimernih kuglica stiren divinilbenzena ujednačene veličine i gustoće. Standardi su za višekratnu upotrebu i stabilni s dugim vijekom trajanja.

GLP podaci - HI88713 sadrži potpune GLP (Dobra laboratorijska praksa) funkcije koje omogućuju sljedivost uvjeta kalibracije. Podaci uključuju točke kalibracije, datum i vrijeme.

Zapisivanje podataka - Do 200 mjerenja može se pohraniti u internu memoriju i pozvati u bilo kojem trenutku.

Prijenos podataka - Za daljnje mogućnosti pohrane ili analize, zabilježeni podaci mogu se preuzeti na Windows kompatibilno računalo pomoću USB priključka i softvera HI92000.

Način podučavanja - Jedinstveni način učenja pruža dodatne informacije koje pomažu korisniku tijekom mjerenja. Kada je omogućeno, instrument prikazuje objašnjenja i gumb za potvrdu kada je potrebno izvršiti pripremu ili drugu operaciju.

Kontekstualna pomoć - kontekstualna pomoć je uvijek dostupna putem namjenskog gumba HELP. Jasne poruke i upute dostupne su na zaslonu za brzo i jednostavno vođenje korisnika kroz postavljanje i kalibraciju. Prikazane informacije pomoći odnose se na postavku/opciju koja se prikazuje.

Grafički LCD zaslon s pozadinskim osvjetljenjem – Grafički LCD zaslon pruža lako razumljivo, korisničko sučelje. Sve poruke su u običnom tekstu što ih čini lakim za čitanje.

Mutnoća je jedan od najvažnijih parametara koji se koriste za određivanje kvalitete vode za piće. Nekada se smatralo uglavnom estetskom karakteristikom vode za piće, postoje značajni dokazi da je kontrola mutnoće kompetentna zaštita od patogena. U prirodnoj vodi mjeri se mutnoća kako bi se izmjerila opća kvaliteta vode i njezina kompatibilnost u primjenama koje uključuju vodene organizme. Praćenje i pročišćavanje ili otpadne vode nekada su se temeljili isključivo na kontroli mutnoće. Trenutno je mjerenje mutnoće na kraju procesa pročišćavanja otpadnih voda potrebno kako bi se provjerilo jesu li vrijednosti unutar regulatornih standarda.

Mutnoća vode optičko je svojstvo koje uzrokuje raspršivanje i apsorpciju svjetlosti, a ne prijenos. Rasipanje svjetlosti koje prolazi kroz tekućinu prvenstveno je uzrokovano prisutnim suspendiranim krutim tvarima. Što je veća mutnoća, veća je i količina raspršene svjetlosti. Čak i vrlo čista tekućina će raspršiti svjetlost do određenog stupnja, jer nijedna otopina neće imati nultu mutnoću.

ISO standard za mjerenje mutnoće koristi infracrvenu valnu duljinu svjetlosti koja je izvan vidljivog spektra. Primarna prednost ISO metode u odnosu na EPA metodu je smanjenje smetnji u boji. EPA metoda koristi volframovu svjetiljku koja proizvodi svjetlost koja sadrži sve vidljive valne duljine svjetlosti koju vidimo kao bijelu. Otopina koja je obojena bit će adsorbirana komplementarnom valnom duljinom svjetlosti što će utjecati na očitavanje zamućenosti. Budući da je ISO metoda izvan vidljive valne duljine svjetlosti, boja u uzorku ne ometa mjerenje. USEPA preferira volframove svjetiljke jer osigurava bolju točnost pri niskim rasponima i pitka voda ne bi trebala biti obojena. Zahtjevi optičkog mjerača mutnoće prema ISO 7027 ovise o rasponu mjerenja. Mjerenje difuznog zračenja je tipično za mjerenja mutnoće niskog raspona (tj. pitke vode) s mjerenjima izraženim kao formazin nefelometrijske jedinice (FNU). Mjerenje slabljenja toka zračenja je za visoko mutne uzorke (tj. onečišćene vode) i mjere se izražavaju kao jedinice prigušenja formazina (FAU). Kriteriji dizajna za svaku metodu su:

Mjerenje difuznog zračenja za vodu niske mutnoće (0 FNU do 40 FNU)

• Valna duljina upadnog zračenja mora biti 860 nm
• Spektralna širina upadnog zračenja mora biti manja ili jednaka 60 nm
• Ne smije biti odstupanja od paralelizma upadnog zračenja i konvergencija ne smije biti veća od 1,5°.
• Mjerni kut, theta, između optičke osi upadnog zračenja i osi difuznog zračenja mora biti 90° +/- 2,5°.
• Kut otvora treba biti između 20° i 30° u uzorku vode.



Mjerenje slabljenja toka zračenja za veliku mutnoću (40 FAU do 4000 FAU)

• Valna duljina upadnog zračenja mora biti 860 nm
• Spektralna širina upadnog zračenja mora biti manja ili jednaka 60 nm
• Ne smije biti odstupanja od paralelizma upadnog zračenja i konvergencija ne smije biti veća od 2,5°.
• Mjerni kut upadnog i difuznog zračenja mora biti 0° +/- 2,5°.
• Kut otvora treba biti između 10° i 20° u uzorku vode.



HI88713 zadovoljava i premašuje kriterije mjerača specificirane u ISO 7027.



Načelo operacije

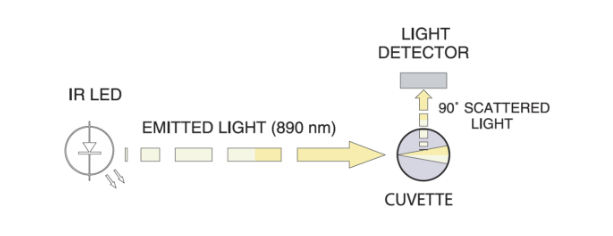

Svjetlosni snop koji prolazi kroz uzorak raspršuje se u svim smjerovima. Na intenzitet i uzorak raspršene svjetlosti utječu mnoge varijable, kao što su valna duljina upadne svjetlosti, veličina i oblik čestica, indeks loma i boja. Optički sustav HI88713 uključuje LED, detektor raspršene svjetlosti (90°) i detektor propuštenog svjetla (180°). Koji se detektori koriste temelje se na načinu mjerenja.

U području turbidimetra bez omjera vrijednosti NTU i FNU izračunavaju se iz signala na detektoru raspršene svjetlosti (90°).

U FAU načinu rada mutnoće se izračunava iz signala koji dospijeva do detektora emitiranog svjetla.

U rasponu turbidimetra omjera, mikroprocesor instrumenta izračunava NTU vrijednost iz oba detektora raspršene i propuštene svjetlosti. Učinkoviti algoritam koristi se za ispravljanje i kompenzaciju smetnji u boji.

Donja granica detekcije turbidimetra određena je zalutalom svjetlošću koju detektiraju senzori, ali nije uzrokovana raspršivanjem svjetlosti od suspendiranih čestica. Optički sustav HI88713 dizajniran je tako da ima vrlo nisko rasuto svjetlo, pružajući vrlo točne rezultate za uzorke niske mutnoće.

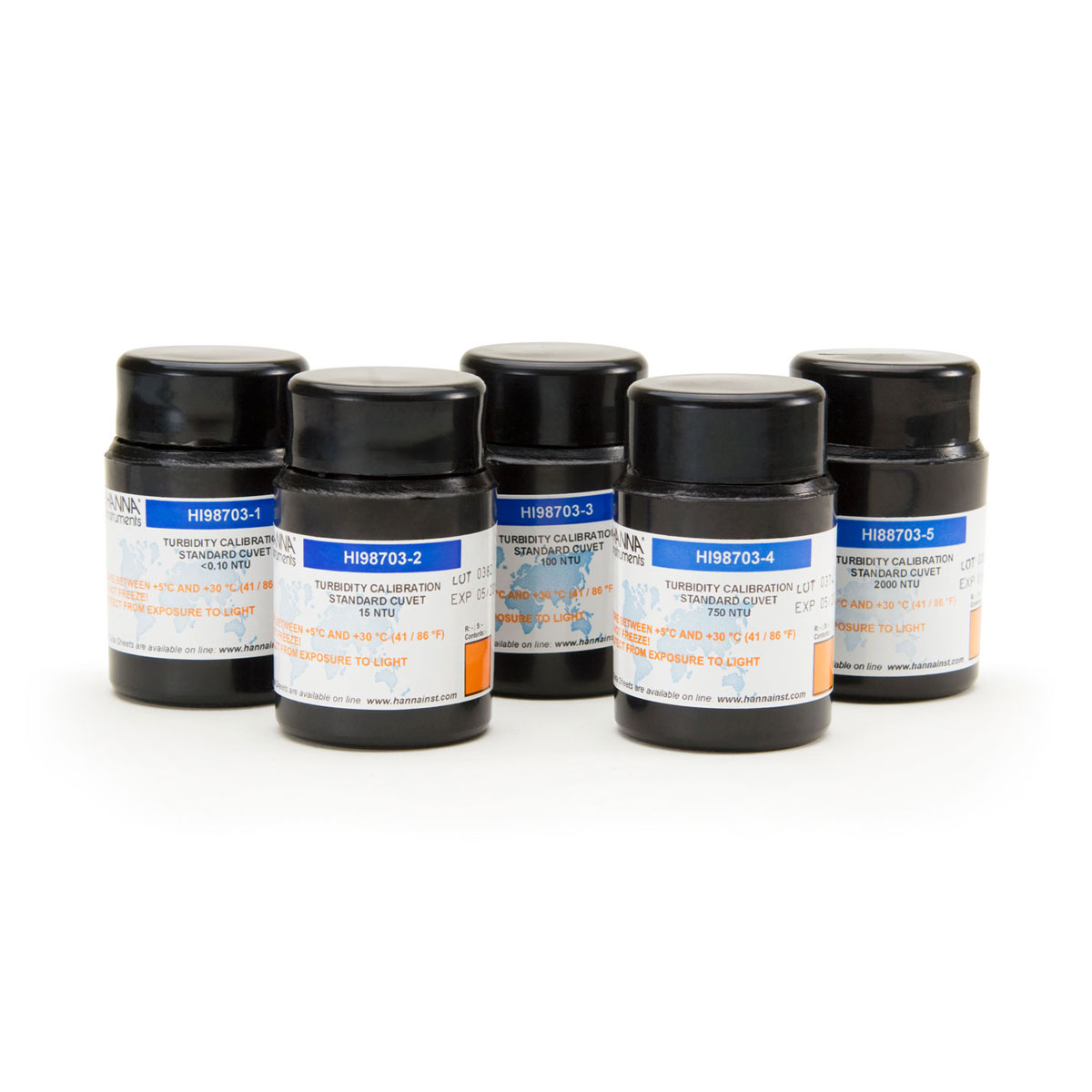

Standardi HI88713-11 AMCO AEPA-1 osiguravaju da se mjerenja mogu pratiti do primarnih referentnih materijala. Ovi standardi se koriste za kalibraciju i provjeru učinkovitosti mjerača mutnoće.

Isporučuje se s potvrdom o analizi

• Broj lota
• Rok trajanja
• Standardna vrijednost pri 25 °C
• Referentni mjerač NIST sljediv

Osigurani spremnici za skladištenje

• Čvrsto svjetlo
• Štiti od slučajnog loma







Specifikacije
SKU	HI88713-02
Ime proizvoda	Stolni mjerač mutnoće u skladu sa ISO 7027 - HI88713
Raspon mutnoće	FNU način
Rezolucija mutnoće	FNU način
Točnost mutnoće	FNU način
Ponovljivost mutnoće	±1% očitanja ili 0,02 NTU (0,15 Nephelos; 0,01 EBC) što je veće
Zalutalo svjetlo mutnoće	< 0,02 NTU (0,15 Nephelos; 0,01 EBC)
Kalibracija mutnoće	kalibracija u dvije, tri, četiri ili pet točaka
Metoda mjerenja mutnoće	nefelometrijska metoda (90°) ili nefelometrijska metoda omjera (90° & 180°), prilagodba USEPA metode 180.1 i Standardne metode 2130 B
Načini mjerenja mutnoće	normalno, prosječno, kontinuirano
Izvor svjetlosti mutnoće	IR LED
Detektor svjetla mutnoće	silikonska fotoćelija
Memorija zapisivanja	200 zapisa
Povezivanje	USB
Zaslon	40 x 70 mm grafički LCD (64 x 128 piksela) s pozadinskim osvjetljenjem
Napajanje	12 VDC adapter (uključen)
Okoliš	0 do 50°C (32 do 122°F), relativna vlažnost max 95% bez kondenzacije
Dimenzija	230 x 200 x 145 mm (9.0 x 7.9 x 5.7”)
Težina	2.5 kg (88 oz.)
Informacije o narudžbi	HI88713 se isporučuje s kivetama za uzorke i poklopcima (6), kivetama za kalibraciju, silikonskim uljem, krpom za brisanje kiveta, adapterom za napajanje i uputama za uporabu.
