pH/ORP/Temperaturni kontroler za bazene s analognim izlazima BL121-20
Kontrola s povjerenjem
BL121 kontroler za bazene je kompletan sustav dizajniran za održavanje kvalitete vode za dezinfekciju bazena, jacuzzija i lječilišta. BL121 je dostupan u dvije konfiguracije. Osnovna verzija je in-line model koji omogućava izravnu ugradnju sondi i kemijskih injekcijskih spojnica u postojeće cjevovode. Druga verzija je montirana na ploči s protočnom ćelijom zaobilaznog toka. Protočna ćelija za obilazni protok omogućuje kalibraciju i održavanje sonde bez isključivanja crpke za recirkulaciju. Dodatne značajke BL121 uključuju LED indikatore za doziranje, status mjerača i uslugu, prikaz grafikona u stvarnom vremenu, programibilne alarme i zaštitu lozinkom.
Pregled kontrolera
Više konfiguracija
Regulator je dostupan u dvije konfiguracije: in-line model koji omogućava izravnu ugradnju sonde i kemijskih injekcijskih armatura u postojeće cjevovode (BL121-10) ili sistem montiran na ploču sa protočnom ćelijom zaobilaznog protoka (BL121-20). Protočna ćelija zaobilaznog protoka omogućava kalibraciju i održavanje sonde bez zaustavljanja recirkulacijske crpke.
Digitalna kombinirana sonda
HI1036-1802 je digitalna sonda koja mjeri pH, ORP i temperaturu. Ova sonda također sadrži pin za usklađivanje. Pin se smatra "uzemljenje" i koristi se za sprečavanje efekta uzemljenja zbog prouzrokovanih nepravilnih očitanja i oštećenja sustava.
Doziranje i kontrola
Peristaltički sustav doziranja
BL121 opremljen je s dvije peristaltičke pumpe za doziranje s zamjenjivim cijevima otpornim na kemikalije. Kada koristite membransku pumpu, klorni plin nastao izbacivanjem može se sakupljati u glavi crpke, što rezultira gubitkom pumpe; nakupljanje plina klora nije problem s peristaltičkim crpkama koje koriste valjke i cijevi.
Proporcionalno upravljanje pumpama
BL121 sadrži proporcionalno upravljane pumpe za doziranje. Na temelju osjetljivosti postupka na kemijsko dodavanje, ti kontroleri omogućuju korisniku podešavanje proporcionalnog opsega. Ova postavka određuje količinu vremena koje pumpe doziraju kao postotak odstupanja od zadate vrijednosti, što omogućava vrlo finu kontrolu u održavanju željene zadane vrijednosti.
Podesivi protok
Brzina protoka iz dozirnih pumpi podesiva je od 0,5 do 3,5L/h. Veća tijela vode zahtijevaju doziranje više kemikalija od malih tijela jer je potrebno više kemikalija da bi se postigla promjena očitanja. Podesivi protok, poput proporcionalnog pojasa, omogućava bolju kontrolu u održavanju željene zadane vrijednosti.
ORP Doziranje
Kod dezinfekcije klorom postoji obrnuta veza između pH i ORP. Kako se razina pH povećava, razina ORP opada. BL121 koristi značajku pristanka za doziranje koja neće dozirati klor dok se prvo ne popravi pH vrijednost jer je moguće imati nisku ORP vrijednost iako ima dovoljno klora. Značajka pristanka za doziranje sprječava rasipanje kemikalija i izbjegava veću koncentraciju klora od potrebne.
Priključci i prikaz
Nadzor cirkulacijske pumpe
Vanjski prekidač ili mehanički relej spojen na izvor napajanja crpke za recirkulaciju može se spojiti na ulaz za zadržavanje BL121. Bez protoka ili kada se na recirkulacijsku crpku ne napaja snaga, krug zadržavanja isključuje pumpe za doziranje. To će spriječiti svako doziranje kemikalije kada nema gibanja vode u sustavu.
Alarm koji se može programirati
Hanna kontroleri omogućuju korisnicima da omoguće ili onemoguće nisku i visoku razinu alarma za sve parametre. Kad se aktivira alarm, prestati će svako doziranje. Alarmni sustav također nudi zaštitu od predoziranja ako vrijednost nije korigirana u određenom vremenskom intervalu, a zatim mjerač prelazi u status alarma.

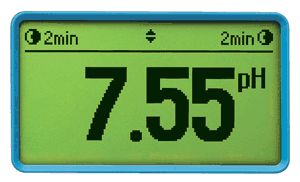

Višestruki zaslon
Svestrani zaslon BL121 omogućuje tri načina zaslona. LCD može prikazati sva tri parametra odjednom, 3-sekundni ciklus pojedinačnih parametara ili grafički zaslon u stvarnom vremenu s opcijama za odabir parametara, zumiranje i opoziv zapisa.
Višebojni LED indikatori
BL121 nudi više LED indikatora za stanje, servis i rad crpke. STATUS LED mijenja boju na temelju operativnog stanja; zelena kada su postavke u dometu, žuta kada je potrebna intervencija korisnika i crvena za probleme. Servisna lampica ukazuje na sve alarme i pogreške u procesu u upravljaču.
Komunikacija i sigurnost
Automatsko zapisivanje
Očitavanje svakog parametra automatski se bilježi svakih 10 sekundi. Novi zapisnik pokreće se svaki put kad je instrument kalibriran ili na početku novog dana. Zabilježeni podaci uključuju vrijednosti pH, ORP i temperature, podatke o posljednjoj kalibraciji, konfiguraciju podešavanja i sve podatke o događajima. Svaki se zapisnik sprema kao .csv datoteka za lak prijenos.
Analogni izlaz
BL121 nudi tri 4-20 mA izlaza za pH, ORP i temperaturu. Svaki izlaz može biti onemogućen ili povezan s vanjskim uređajem za snimanje i podesiv je proporcionalan izmjerenoj vrijednosti. Radi veće fleksibilnosti i bolje razlučivosti, analogni izlaz se može smanjiti; korisnik može definirati bilo koje dvije točke unutar raspona parametara koje odgovaraju analognom izlaznom rasponu. Ovo podešavanje omogućava bolju razlučivost u rasponu interesa.
USB povezivanje
Radi pregleda i pohrane korisnici mogu lako prenijeti podatke na računalo pomoću flash pogona i USB priključka.
Zaštita lozinkom
Hannin kontroler BL121 sadrži rješenje zaštite lozinke koje nudi ograničeni pristup kalibraciji, podešavanju i pregledu zabilježenih podataka. Zaporka se može postaviti i omogućiti / onemogućiti za vrijeme općeg postavljanja instrumenta.
Specifikacije
|
pH Raspon |
0,00 do 14,00 pH |
|
Rezolucija |
0.01 pH |
|
Točnost |
±0.05 pH |
|
Kalibracija |
Umjeravanje pH pufera: automatsko, u dvije točke (4,01, 7,01, pH 10,01)Umjeravanje pH procesa: jedna točka, ručni unos |
|
Temperaturna kompenzacija |
automatska, -5,0 do 105,0ºC (23,0 do 221,0ºF) za pH |
|
ORP Raspon |
±2000 mV |
|
Rezolucija |
1 mV |
|
Točnost |
±5 mV |
|
Kalibracija |
ORP (mV) umjeravanje: jedna točka, ručni unos |
|
Specifikacije temperature Raspon |
-5,0 do 105,0ºC (23,0 do 221,0°F) |
|
Rezolucija |
0.1°C (0.1ºF) |
|
Točnost |
±1ºC (±1.8ºF) |
|
pH Doziranje |
proporcionalan s podesivom postavljenom točkom i proporcionalnim |
|
ORP doziranje |
proporcionalan s podesivom postavljenom točkom i proporcionalnim opsegom kašnjenje za početak pri uključivanju i zaštitu od predoziranja |
|
Sustav alarma |
intuitivni sustav upozorenja temeljen na LED žaruljama mogućnosti filtriranja alarma upravljanje relejem alarma na temelju korisničkih postavki |
|
Izlaz releja alarma |
SPDT 5A/230 VAC aktivirano uvjetima alarma koji se bira pH/ORP/temperatura Analogni izlazi 4 do 20 mA, izvorni, prilagodljiv izlazna impedancija ≤ 500 Ohm točnost < 0,5 % FS galvanski izolirana do 50 V u odnosu na uzemljenje |
|
Pomoćni izlaz |
niska razina spremnika kiseline/lužine (kontakt otvoren) |
|
Upravljanje pumpama |
automatski i ručni način rada podesivi protok od 0,5 do 3,5 L/h |
|
Značajka zapisivanja podataka |
automatsko bilježenje pH, ORP i mjerenja temperature, GLP-a i događaja uključujući alarme, pogreške i nestanke struje kapacitet za 60 dana s intervalom uzorkovanja od 10 sekundi svi podaci u obliku .csv datoteke prenose se USB pogonom |
|
Zaštita lozinkom |
značajke podešavanja, kalibracije i opoziva zapisnika zaštićene su lozinkom |
|
Sučelje za pohranu |
USB GLPinformacije o kalibraciji, uključujući datum i vrijeme za pH i ORP senzore Ulaz digitalne sonde galvanski izolirani digitalni ulaz HI1036-1802 pH/ORP/temperatura/usklađeni pin u kombinaciji sonda s DIN vodootpornim priključkom |
|
Napajanje |
100 - 240 VAC |
|
Okoliš |
0 do 50 ºC (32-122 ºF); maks 95% RH ne kondenzirajuće |
|
Dimenzije |
245 x 188 x 55 mm (73 mm s pumpama); 9.6 x 7.4 x 2.2” (2.9” s pumpama) |
|
Težina |
1700 g (60 oz) |
|
Informacije o naručivanju |
BL121-10: kontroler za bazene i spa s HI1036-1802 kombiniranom digitalnom elektrodom pH/ORP/temperature, sa spojnicama i kemijskim mlaznicama |
