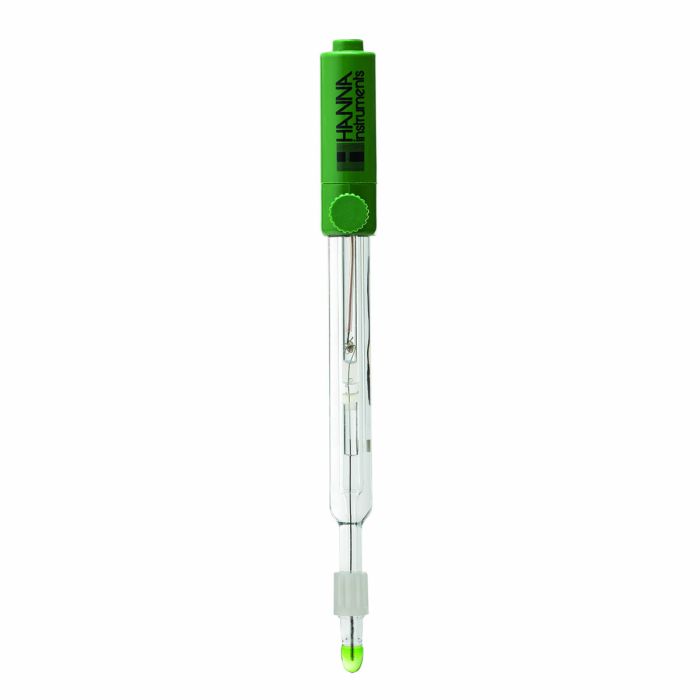

pH elektroda sa sustavom za sprječavanje začepljenja (CPS™) i BNC konektorom

Staklena formulacija opće namjene

Staklo opće namjene (GP), kao što naziv implicira, standardna je staklena formulacija koja se koristi za opću upotrebu. pH elektroda s GP staklom imat će otpor od 100 megaoma na 25°C i prikladna je za mjerenje pH vrijednosti uzoraka koji su na temperaturi okoline. HI1048B je prikladan za korištenje s uzorcima koji mjere od 0 do 80°C.

Kuglasti stakleni vrh

Dizajn vrha sfernog oblika omogućuje široko područje kontakta s mjerenim uzorkom. To omogućuje brži odgovor elektrode s višim stupnjem stabilnosti.

CPS spoj rukava

Tehnologija sustava za prevenciju začepljenja (CPS) inovacija je za poboljšanje pH mjerenja u uzorcima s visokim udjelom krutih tvari. Konvencionalne pH elektrode koriste keramičke spojeve koji se mogu brzo začepiti kada se koriste u uzorcima s visokim sadržajem krutih tvari kao što su vinski mošt ili sok. Kada je spoj začepljen, elektroda ne radi. CPS tehnologija koristi poroznost brušenog stakla u kombinaciji s PTFE navlakom kako bi se spriječilo začepljenje spoja. Mljeveno staklo omogućuje pravilan protok tekućine, dok PTFE rukav odbija krute tvari. Kao rezultat toga, pH elektrodama s CPS tehnologijom potrebno je i do 20 puta dulje da budu onečišćene u usporedbi s konvencionalnim elektrodama.

Referenca dvostrukog spoja

Dvostruka spojna elektroda ima unutarnji pretinac koji okružuje referentnu žicu. Ioni srebra prisutni su u elektrolitu unutarnjeg odjeljka, u kojem se nalazi referentna žica Ag/AgCl; elektrolit izvan ovog odjeljka je bez srebra. Dizajn s dvostrukim spojem znači da gotovo nikakvo srebro iz elektrode ne ulazi u uzorak. Ovaj dizajn omogućuje mjerenje u aplikacijama gdje su ioni srebra u uzorku nepoželjni ili za uzorke koji sadrže sulfide koji mogu uzrokovati taloženje srebra i začepljenje spoja. Začepljenje spoja rezultirat će pogrešnim i nepravilnim očitanjima.

Može se ponovno puniti

HI1048B je sonda koja se može ponovno puniti. Budući da je pH elektroda s dvostrukim spojem, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro kao kod otopina za punjenje jednospojnih elektroda.

Stakleno tijelo elektrode

Stakleno tijelo idealno je za laboratorijsku upotrebu. Staklo je otporno na mnoge jake kemikalije i lako se čisti. Stakleno tijelo također omogućuje brz prijenos topline na unutarnji referentni elektrolit. mV koji generira referentna ćelija ovisi o temperaturi. Što je ravnoteža brža, referentni potencijal je stabilniji.

BNC konektor

HI1048B ima BNC konektor. Ovaj tip konektora je univerzalan po tome što se može koristiti na bilo kojem pH mjeraču koji ima ženski ulaz BNC sonde. Ostale vrste konektora uključuju DIN, tip vijaka, T-tip i 3,5 mm da spomenemo samo neke. Ove vrste konektora obično su vlasničke za određenu vrstu mjerača i nisu zamjenjive.

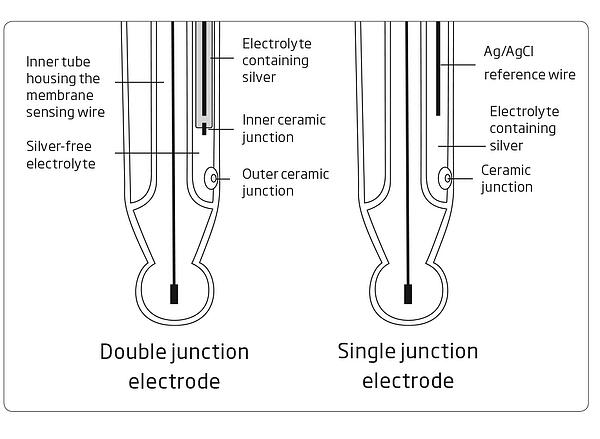

Jednostruki spoj u odnosu na pH elektrode s dvostrukim spojem

Konvencionalne elektrode su obično jednostruke. Kao što je prikazano na gornjoj slici, ove elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. U nepovoljnim uvjetima, kao što su visoki tlak, visoka temperatura, jako kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često je obrnut što rezultira ulaskom otopine uzorka u referentni odjeljak. Ako se to ne provjeri, referentna elektroda može postati kontaminirana, što može dovesti do potpunog kvara elektrode. Drugi potencijalni problem s jednostrukim elektrodama je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže Tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, malo AgCl će se precipitirati na vanjskoj strani spoja. Rezultat su pogrešna očitanja dobivena od senzora.

Hannin sustav dvostrukih spojeva, kao što naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom kao što je prikazano na slici. U nepovoljnim uvjetima evidentna je ista tendencija ulaska uzorka. Međutim, kako je sustav referentnih elektroda fizički odvojen od srednjeg elektrolitskog područja, kontaminacija elektrode je svedena na minimum. Vjerojatnost začepljenja spoja također je smanjena s dvostrukom spojnom elektrodom budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema prisutnog srebra, nema stvaranja taloga koji bi začepio spoj.
