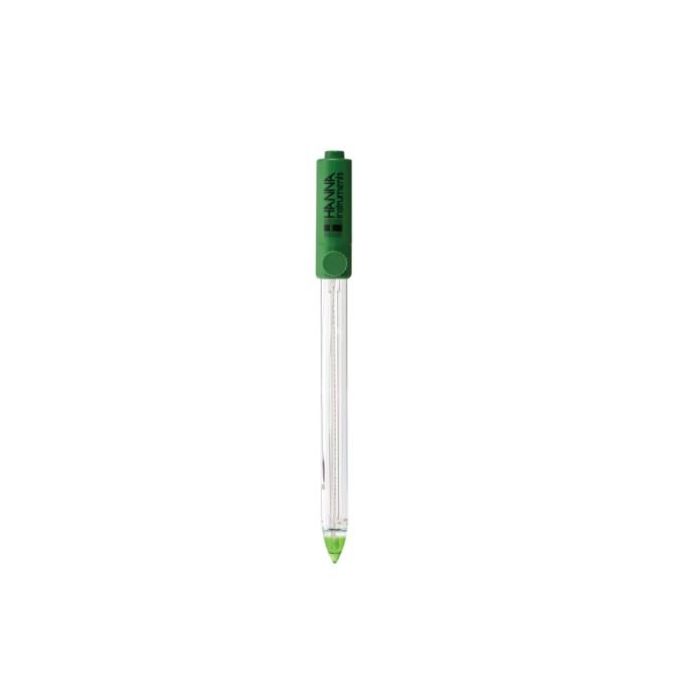

pH elektroda s konusnim vrhom (brzi DIN priključak) - HI10533

pH elektroda s konusnim vrhom i DIN priključkom za brzo povezivanje Hanna Instruments nudi širok izbor pH elektroda dizajniranih za mnogo različitih primjena. Vrsta stakla koje se koristi za osjetljivost pH, oblik, materijal tijela, vrsta spoja, vrsta referentne elektrode i elektrolit su samo neki od aspekata dizajna. HI10533 koristi staklo s niskom temperaturom (LT), konusni vrh, stakleno tijelo, trostruki keramički spoj i može se ponovno puniti s 3,5 M KCl.

Formulacija stakla za niske temperature

Mjerenje pH na vrlo visokim temperaturama štetno je za osjetljivi stakleni vrh i skratit će joj životni vijek. pH elektroda sa staklom opće namjene (GP) imat će otpor od 100 megaamova na 25 ° C, dok je otpor LT stakla oko 50 megaoha na 25 ° C. Kako se temperatura stakla smanjuje u uzorku, otpor LT stakla približit će se otporu GP stakla. Ako se koristi GP staklo, otpor bi se povećao iznad optimalnog raspona, što bi rezultiralo povećanom impedancijom i na kraju utjecalo na mjerenje. HI10533 prikladan je za upotrebu s uzorcima koji su između -5 i 100 ° C.

Konusni stakleni vrh

Konusni oblik vrha omogućuje prodiranje u krutine, polukrute tvari i emulzije za izravno mjerenje pH u prehrambenim proizvodima, tlu i emulzijama poput krema za ruke.

Stakleno tijelo

Stakleno je tijelo idealno za laboratorijsku uporabu. Staklo je otporno na mnoge agresivne kemikalije i lako se čisti. Stakleno tijelo također omogućuje brz prijenos topline na unutarnji referentni elektrolit. mV generiran referentnom ćelijom ovisi o temperaturi. Što brže elektroda postigne ravnotežu, to je referentni potencijal stabilniji.

Ugrađeni temperaturni senzor

HI10533 ima ugrađeni senzor temperature termistora koji se nalazi na vrhu elektrode koja pokazuje pH. Termistorski temperaturni osjetnik omogućuje očitavanje temperature s velikom preciznošću i trebao bi biti što bliži indikatorskoj pH elektrodi kako bi se kompenzirao učinak temperature na membranski potencijal. Preciznim očitanjem moguće je postići točno očitavanje kompenzirano temperaturom.

Trostruki keramički spoj

Trostruki keramički spoj omogućuje brži protok elektrolita iz referentne u otopinu. Standardna pH elektroda koristit će jedan keramički spoj koji omogućuje protok elektrolita od 15 do 20 µL / sat; HI10533 ima tri keramička spoja, omogućujući protok elektrolita od 40 do 50 µL / sat. Ova velika brzina protoka omogućuje brži odziv elektroda i stabilnije mjerenje u viskoznim otopinama ili uzorcima niske vodljivosti, kao što je čista voda, gdje se često opaža dugo vrijeme stabilizacije.

Dvostruka referenca spajanja

Dvostruka spojna elektroda ima unutarnji odjeljak koji okružuje referentnu žicu. Ioni srebra prisutni su u elektrolitu unutarnjeg odjeljka u kojem se nalazi referentna žica Ag / AgCl; elektrolit izvan ovog odjeljka ne sadrži srebro. Dizajn dvostrukog spoja znači da u uzorku gotovo nikakvo srebro iz elektrode ne ulazi. Ovaj dizajn omogućuje mjerenje u primjenama gdje su ioni srebra u uzorku nepoželjni ili za uzorke koji sadrže sulfide koji mogu uzrokovati taloženje i začepljenje spoja u srebru. Začepljenje spoja rezultirat će nesigurnim i nestalnim očitanjima.

Punjiva

HI10533 je pH elektroda koja se može puniti i konusnim vrhom. Budući da se radi o dvostrukoj spojnoj pH elektrodi, otopina za punjenje je HI7082 3.5M KCl. Ova otopina ne sadrži srebro kao kod otopina za punjenje s jednom spojnom elektrodom.

DIN priključak za brzo povezivanje

PH elektroda HI10533 s konusnim vrhom koristi Quick Connect DIN priključak koji pričvršćivanje i uklanjanje sonde čini jednostavnim i lakim. Ova vrsta konektora zaštićena je od mjerača. Kompatibilni mjerači uključuju HI98190.

Elektrode s jednim spojem nasuprot dvostrukim spojnicama

Konvencionalne elektrode obično imaju jedan spoj. Kao što je prikazano na slici gore, te elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. Pod nepovoljnim uvjetima, kao što su visokotlačne, visokotemperaturne, visoko kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često se obrne, što dovodi do ulaska otopine uzorka u referentni odjeljak. Ako ostane neprovjereno, referentna elektroda se može kontaminirati, što dovodi do potpunog kvara elektrode. Drugi potencijalni problem s elektrodama s jednim spojem je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, dio AgCl-a će se taložiti na vanjskoj strani spoja. Rezultat je kriva očitanja dobivenih od senzora. Hannin sustav dvostrukog spoja, kao što i sam naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom, kao što je prikazano na slici. Pod nepovoljnim uvjetima vidljiva je ista tendencija ulaska uzorka. Međutim, budući da je sustav referentne elektrode fizički odvojen od srednjeg područja elektrolita, kontaminacija elektrode je minimizirana. Vjerojatnost začepljenja spoja je također smanjena s dvostrukom spojnom elektrodom, budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema srebra, ne stvara se talog koji bi začepio spoj.

Specifikacija
