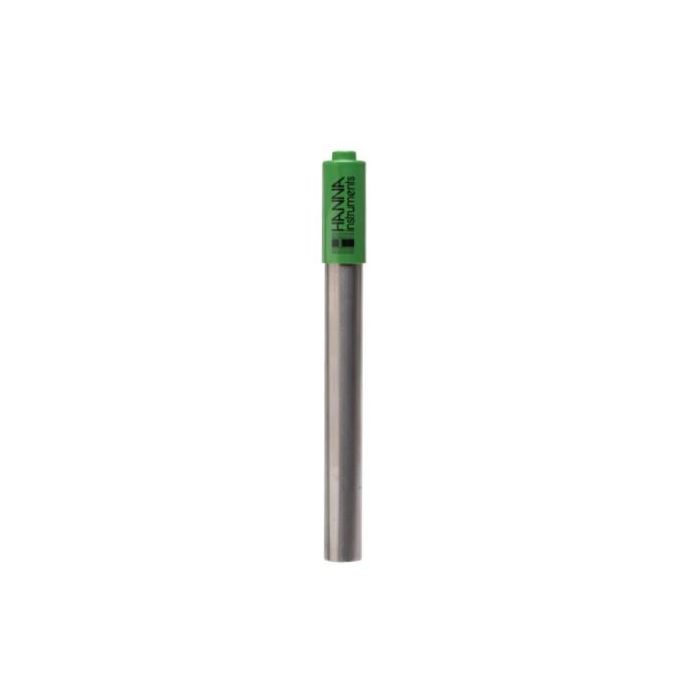

pH elektroda za kotlove i rashladne tornjeve (titan, DIN) - HI72911D

HI72911D koristi staklo opće namjene (GP), ravni vrh, kućište od titana i PTFE spoj s polimernim elektrolitom.

Formulacija stakla opće namjene

Mjerenje pH na vrlo visokim temperaturama štetno je za osjetljivi stakleni vrh i skratit će joj životni vijek. pH elektroda sa staklom opće namjene (GP) imat će otpor od 100 megaamova na 25 ^° C, dok je otpor LT stakla oko 50 megaoha na 25 ^°C. Kako se temperatura stakla smanjuje u uzorku, otpor LT stakla približit će se otporu GP stakla. Ako se koristi GP staklo, otpor bi se povećao iznad optimalnog raspona, što bi rezultiralo povećanom impedancijom i na kraju utjecalo na mjerenje. HI72911D prikladan je za upotrebu s uzorcima koji mjere od 0 do 80 ^°C.

Ravni vrh elektrode

Ravnim vrh sonde HI72911D lako se čisti i sprječava nakupljanje krutina u otopinama na senzoru. Ostali oblici vrhova uključuju konusnu za prodiranje i kuglastu za vodene mjere.

Tijelo od titana

Tijelo od titana povećava otpornost na elektrostatička i magnetska polja. Također omogućuje jaku otpornost na koroziju, čak i u morskoj vodi.

Odgovarajući pin

Odgovarajući pin je diferencijalna mjerna tehnika koja se koristi za uklanjanje zemaljskih petlji i poremećaja uobičajenog načina rada mjernog sustava. U sustavu bez odgovarajućeg pin-a, električne struje u uzorku mogu utjecati na referentni napon polućelije koji je povezan spojem tekućine s uzorkom. U tom slučaju referentna elektroda hvata elektromagnetska polja i mjerenje pH se mijenja. Odgovarajući pin izolira ova trenutna / magnetska polja od referentne elektrode. Tijelo od titana HI72911D služi kao odgovarajući pin za sigurno precizno mjerenje pH.

PTFE spoj

Porozni politetrafluoretilen (PTFE) je hidrofobni materijal koji je dostupan s različitim poroznostima. Ova vrsta spoja često se koristi na elektrodama s polimernim elektrolitima. Zbog svojih kemijskih prednosti PTFE se široko koristi u industrijskim primjenama.

DIN priključak

HI72911D koristi DIN priključak. Ova vrsta priključka općenito je vlasništvo mjerača s kojima se isporučuju i možda neće biti zamjenjive. HI72911D je dizajniran za upotrebu s Hanninim pH metrom HI99141. Ostale vrste konektora uključuju BNC, vijčani, T-tip i 3,5 mm da nabrojimo neke.

Elektrode s jednim spojem nasuprot dvostrukim spojnicama



Konvencionalne elektrode obično imaju jedan spoj. Kao što je prikazano na slici gore, te elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. Pod nepovoljnim uvjetima, kao što su visokotlačne, visokotemperaturne, visoko kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često se obrne, što dovodi do ulaska otopine uzorka u referentni odjeljak. Ako ostane neprovjereno, referentna elektroda se može kontaminirati, što dovodi do potpunog kvara elektrode. Drugi potencijalni problem s elektrodama s jednim spojem je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, dio AgCl-a će se taložiti na vanjskoj strani spoja. Rezultat je kriva očitanja dobivenih od senzora. Hannin sustav dvostrukog spoja, kao što i sam naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom, kao što je prikazano na slici. Pod nepovoljnim uvjetima vidljiva je ista tendencija ulaska uzorka. Međutim, budući da je sustav referentne elektrode fizički odvojen od srednjeg područja elektrolita, kontaminacija elektrode je minimizirana. Vjerojatnost začepljenja spoja je također smanjena s dvostrukom spojnom elektrodom, budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema prisutnog srebra, nema taloga koji bi se mogao stvoriti da bi se začepio spoj.
