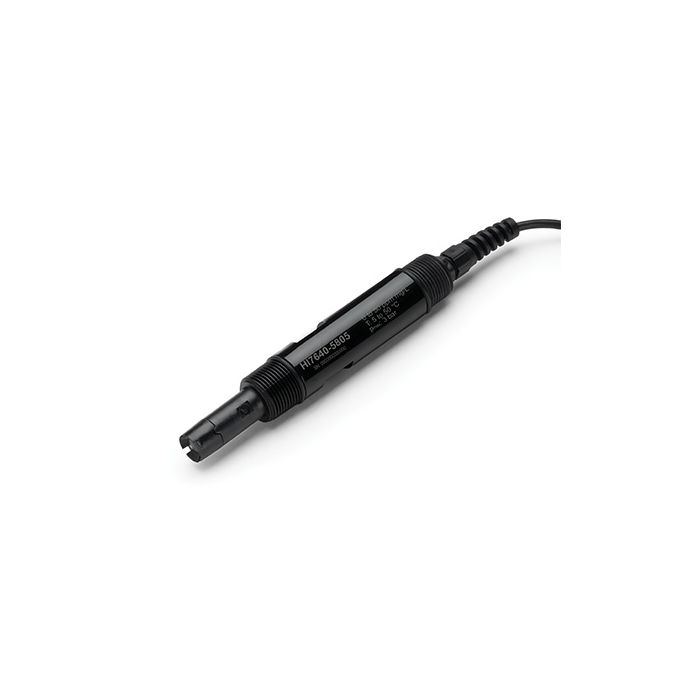

Optička industrijska pametna sonda za otopljeni kisik HI7640-58
posvećen HI510 univerzalnom procesnom kontroleru
Serija HI7640-58 su optičke sonde za otopljeni kisik s pametnim poklopcima HI764113-1 DO za mjerenje otopljenog kisika. Ove sonde su dizajnirane za uparivanje s Hanna Instruments HI510 univerzalnim procesnim kontrolerom. Kada je uparen s kontrolerom, sustav pruža točna mjerenja DO s automatskom kompenzacijom
za barometarski tlak, salinitet (ručno postavljen) i temperaturu. Prikladna za kontrolne primjene u pročišćavanju komunalnih i industrijskih otpadnih voda, gdje je optimizacija prijenosa kisika ključni element, sonda se može instalirati izravno u liniji, uroniti u spremnik ili u instalaciju protočne ćelije.
Princip rada
Smart Cap sadrži unaprijed učitane kalibracijske koeficijente koji se automatski prenose na sondu. Kapa pohranjuje podatke u RFID oznaku. Ako se poklopci mijenjaju između sondi, informacije se neće izgubiti. Pametna kapica zaključana je na mjestu na optičkoj sondi i uključuje imobilizirani luminofor osjetljiv na O₂ s grubom netopivom crnom bojom zaštitni sloj koji propušta kisik.
Tijekom vremena, optičke komponente senzora mogu ostarjeti, ali se kompenzira korištenjem referentnog signala za kompenzaciju mjernog puta. Kao rezultat toga, senzor pruža točna mjerenja DO tijekom dugih vremenskih razdoblja bez potrebe za čestom kalibracijom.
Specifikacije
|
Raspon |
0,00 do 50,00 mg/L (ppm) koncentracija 0,0 do 500,0 % zasićenje |
|
Rezolucija |
0,01 mg/L (ppm) 0,1% zasićenje |
|
Točnost |
±1,5% očitanja ± 0,01 mg/L od 0,00 do 20,00 mg/L ±5% očitanja od 20,00 do 50,00 mg/L ±1,5% očitanja ± 0,1% od 0,0 do 200,0% zas. ±5% očitanja od 200,0 do 500,0% sat. |
|
Kalibriranje |
Jedna ili dvije točke na 100% i/ili 0% ili 8,26 mg/L i/ili 0 mg/L u zraku zasićenom vodom ili otopini bez kisika Kalibracija procesa u jednoj točki, koristeći vrijednost koju je korisnik unio u % zasićenja ili mg/L |
|
Temperatura |
Raspon -5,0 do 50,0 °C (23,0 do 122,0 °F) Rezolucija 0,1 °C / 0,1 °F Točnost ±0,3 °C / ±0,5 °F Kalibracija Odmak jedne točke u postavci mjerača |
|
Temperaturna kompenzacija |
Automatski, od -5,0 do 50,0 °C (23,0 do 122,0 °F) |
|
Kompenzacija tlaka |
% zasićenosti zraka i mg/L (ppm) Automatski, od 420 do 850 mmHg |
|
Kompenzacija saliniteta |
Automatski, od 0 do 70 g/L (podešava se ručno |
|
Kučište |
ABS |
|
Vrsta sonde |
Optički DO |
|
Promjer senzora |
17 mm (0.7”) |
|
Maksimalni tlak |
2 bara (29 psi) na 25 °C (77 °F) |
|
Veza s navojem |
3/4” NPT vanjski navoj (oba kraja) |
|
Ocjena zaštite od prodora |
IP68 |
|
Mokri dijelovi |
Materijal pametnog poklopca – polipropilenska membrana u obliku kupole – PMMA O-prsten – nitrilna (NBR) guma Temperaturni kontakt – nehrđajući čelik |
|
Ocjena zaštite |
IP68 |
|
Dužina kabela |
5,10, 15, 25, 50m |
