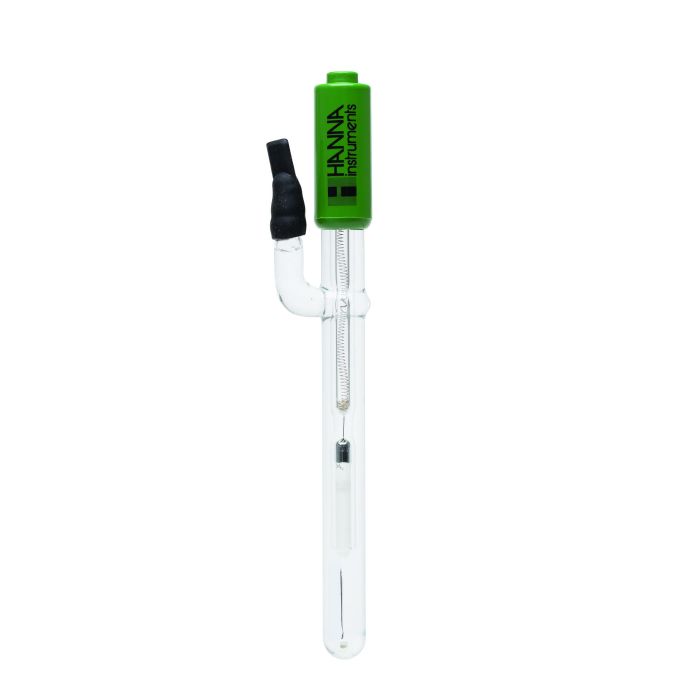

Staklena kalomelova referentna elektroda (banana priključak) - HI5414

Hanna Instruments nudi širok izbor pH elektroda dizajniranih za mnogo različitih primjena. Vrsta korištenog stakla, materijal tijela, vrsta spoja, vrsta referentne vrijednosti i korišteni elektrolit samo su neka od razmatranja u dizajnu. HI5414 koristi stakleno tijelo, dvostruki keramički spoj, konstrukciju bočnog dijela i može se ponovno puniti s 3,5 M KCl.

Stakleno tijelo

Stakleno je tijelo idealno za laboratorijsku uporabu. Staklo je otporno na mnoge agresivne kemikalije i lako se čisti. Stakleno tijelo također omogućuje brzi prijenos topline na unutarnji referentni elektrolit. mV koji generira referentna ćelija ovisi o temperaturi. Što je ravnoteža brža, referentni potencijal je postojaniji.

Dvostruko keramički spoj

Dvostruki keramički spoj omogućuje brži protok elektrolita iz referentne u otopinu. Standardna pH elektroda koristit će jedan keramički spoj koji omogućuje protok elektrolita od 15 do 20 µL / sat; HI5414 ima dva keramička spoja, omogućujući protok elektrolita od 30 do 40 µL / sat. Ova veća brzina protoka omogućuje brži odziv elektroda i stabilnije mjerenje u viskoznim otopinama ili uzorcima niske vodljivosti, kao što je čista voda, gdje se često opaža dugo vrijeme stabilizacije.

Konstrukcija bočnih krakova

HI5414 je sonda za ponovno punjenje putem posebne konstrukcije bočnog kraka. Zbog ovog posebnog sustava za punjenje moguće je povezati vanjski spremnik koji će povećati količinu elektrolita referentne polućelije, a time i tlak unutar elektrode. Na taj način spoj ima sposobnost rada u okružjima pod visokim tlakom bez opasnosti od implozije. Budući da se radi o referentnoj elektrodi s kalomelom s jednim spojem, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro kao kod referentnih elektroda srebra / srebro klorida s jednim spojem. Odsutnost srebra spriječit će stvaranje taloga srebra na površini spoja i začepiti ga. Začepljenje spoja rezultirat će nesigurnim i nestalnim očitanjima.

4 mm priključak

HI5414 koristi banana priključak od 4 mm. Ova vrsta konektora lako se uključuje u referentni ulaz na prikladnim mjeračima. Ostale vrste konektora uključuju BNC, DIN, vijčane, T-vrste i 3,5 mm da nabrojimo neke. Ove vrste priključka imaju tendenciju da budu vlasnički za određenu vrstu mjerača i nisu zamjenjive.



Specifikacije

Naziv	Detalji
SKU	HI5414
Opis	referentna elektroda
Referentna elektroda	single, Hg / Hg2Cl2
Spoj / Brzina protoka	keramika, dvostruka
Elektrolit	KCl 3.5M
Maksimalni tlak	3 bara s povratnim pritiskom
Preporučena radna temperatura	-5 do 60°C (23 do 140°F)
Materijal tijela	staklo
Kabel	1 m (3.3’)
Preporučena upotreba	mjerenja s daljinskim punjenjem
Povezivanje	4 mm banana
